Magó Károly:

 A Lavocskin La-5 FN szovjet vadászgép maradványairól

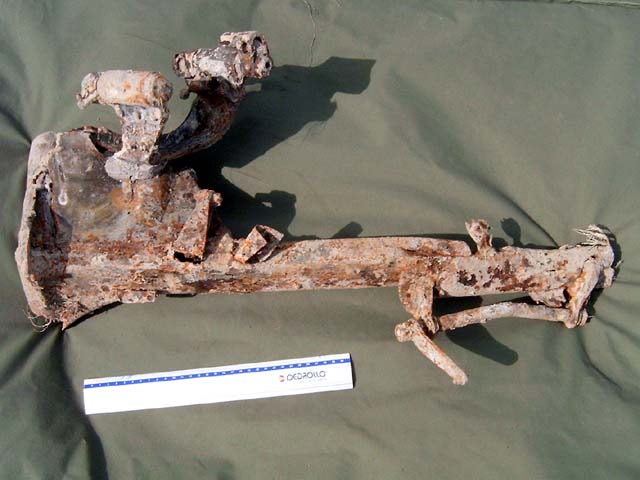

Törzskeret darab a 20mm-es SVAK gépágyú befogatással.
Az FN változatra jellemző három egymás melletti nyílásból a középső látható a megtalált hővédőlemezen, ez bizonyítja, hogy melyik típus változat.

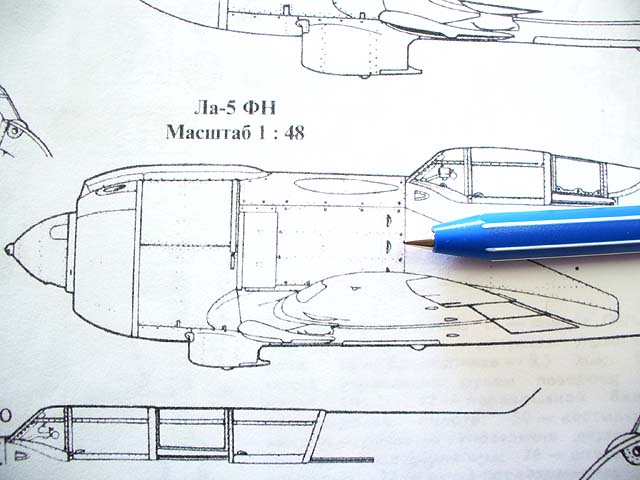

A La-5F és a La-5FN hővédő lemeze a levegő elvezető nyílások számában és elhelyezkedésében különbözik. A részletrajzon látszik az FN változat három egymás melletti nyílása.

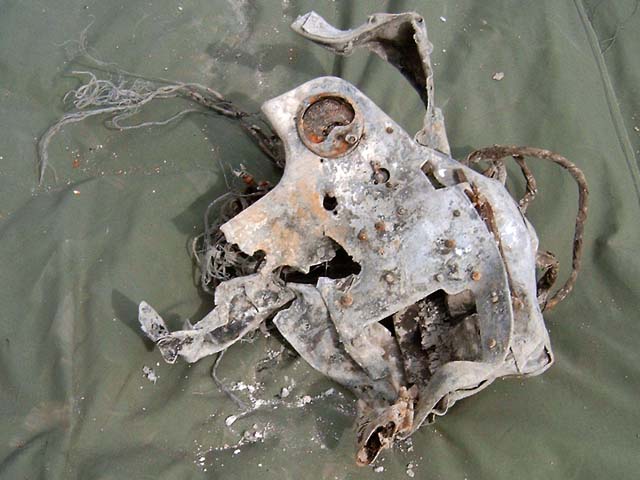

Műszerfal-darab

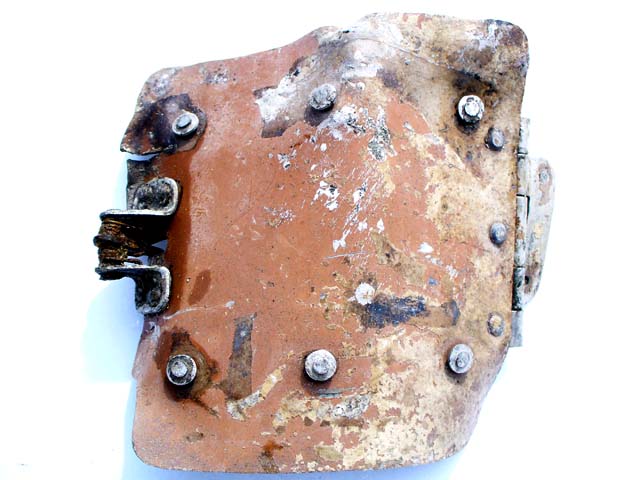

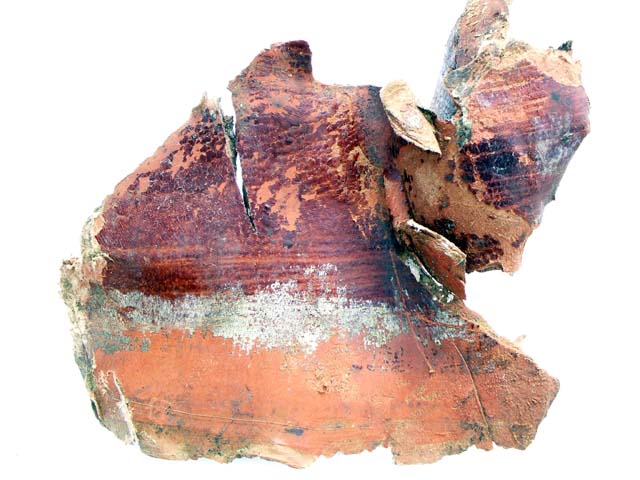

Egy szerelőnyílás belsejét és külsejét barna alapozó festékkel festették le.

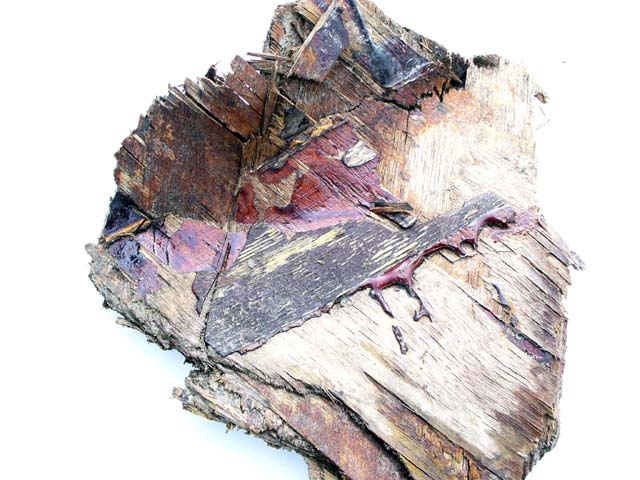

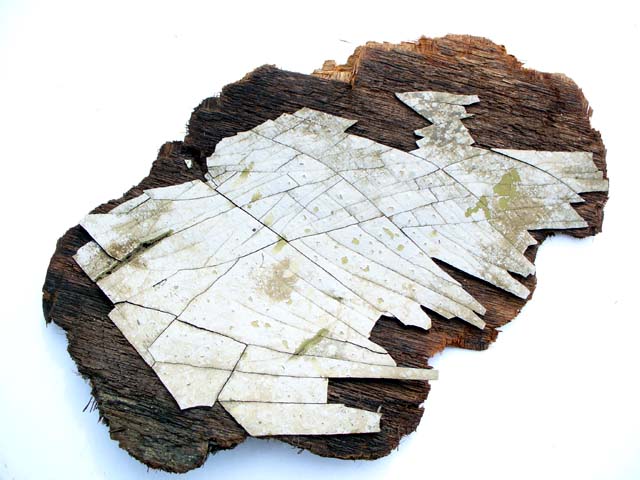

Faborítás-darab
Bakelitborítás-darab

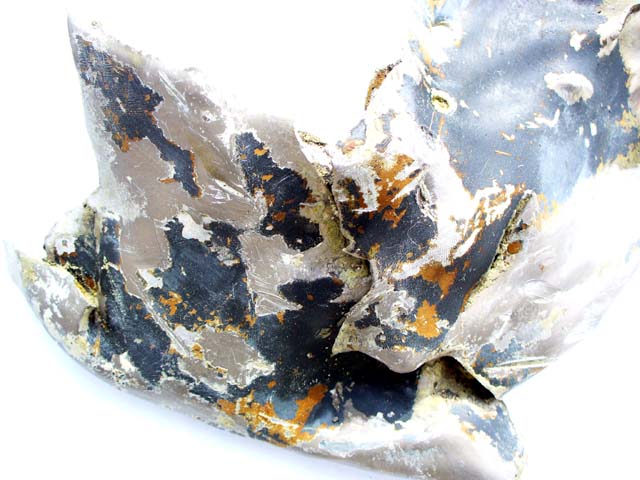

Fekete festék alatt látszik a barna festék
Ezen a lemezen látható az AMT-7 kék, AMT-6 fekete és AMT-4 zöld átszóródása, ezért valószínű, hogy ez volt a gép álcázó színe.

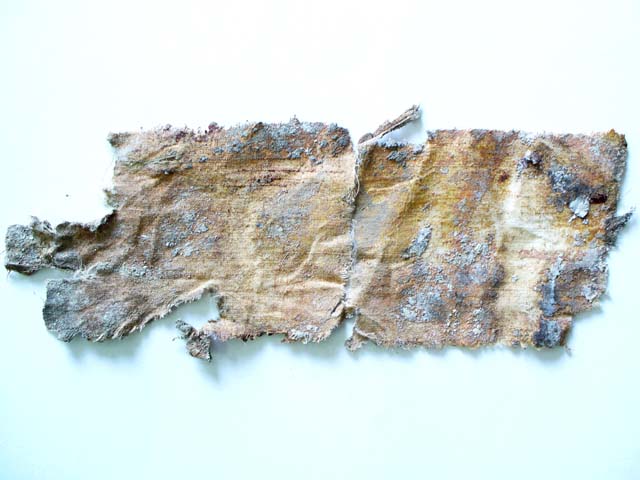

Vászon darab.
Lábpedál bőrszíjai.

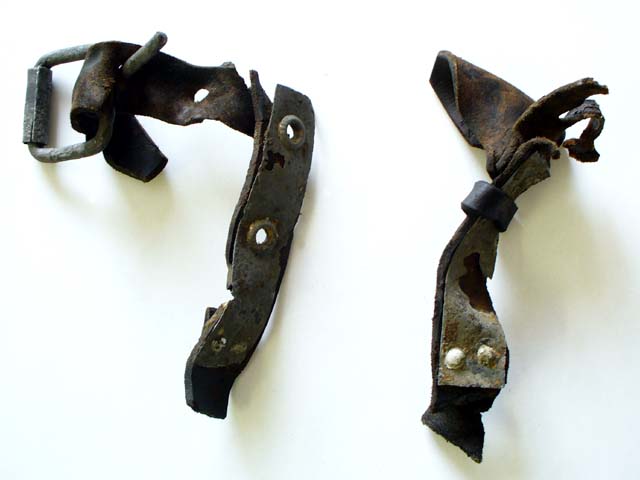

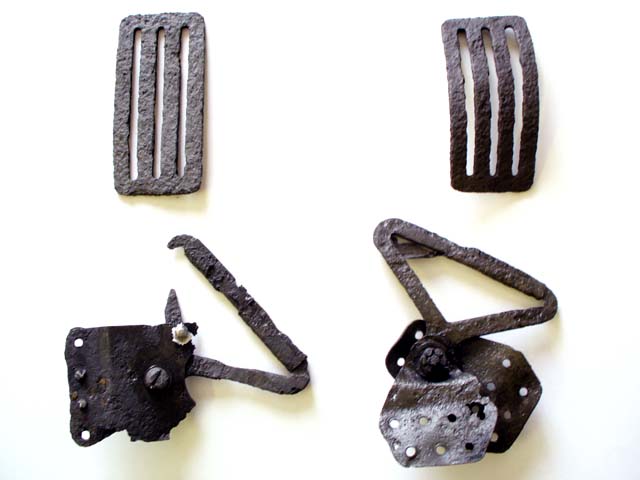

Bekötő hevederek fém szerelvényei.

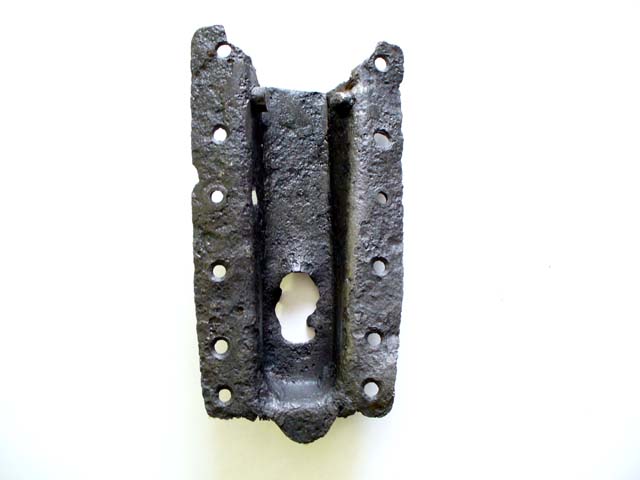

Gyorszár fészke.

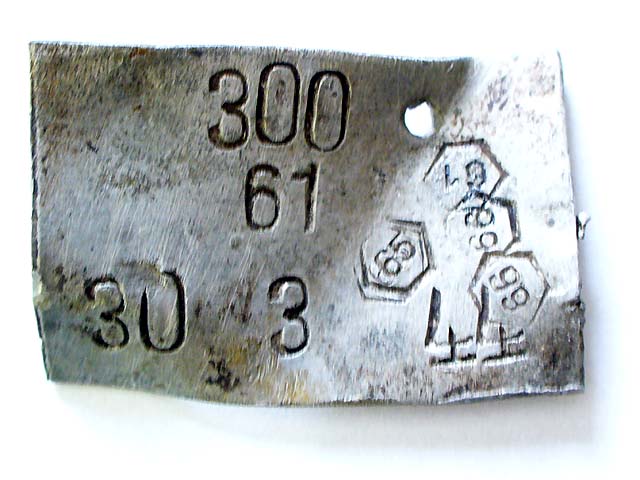

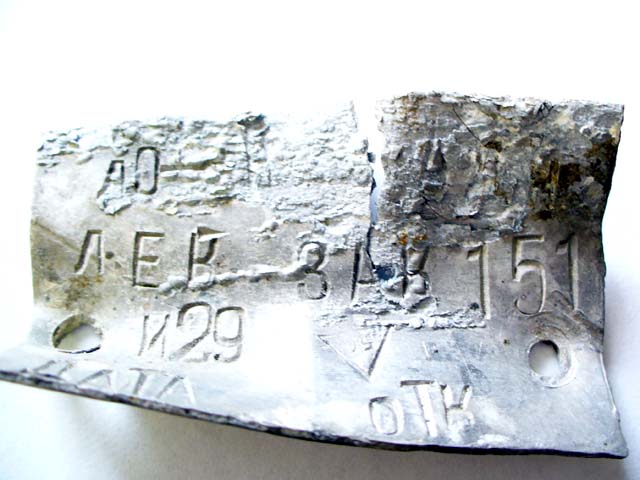

Adattábla 1.

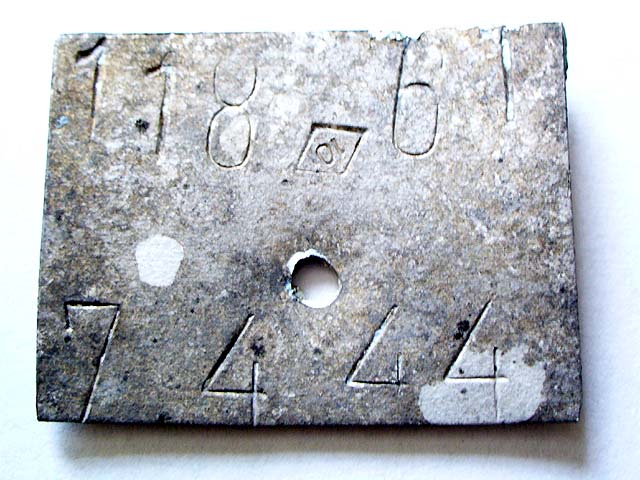

Adattábla 2.

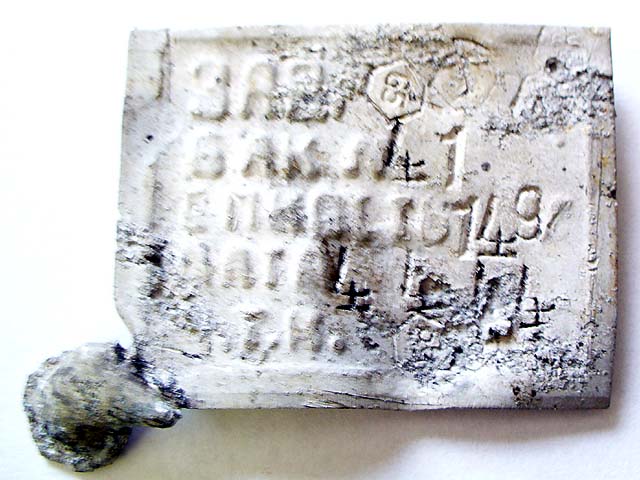

Adattábla 3.
Adattábla 4.

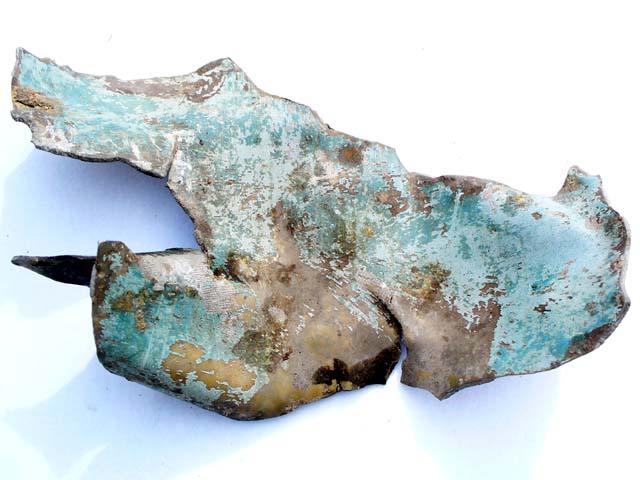

Ezen a lemez darabon az AMT-7 kék szín át lett festve a sötétebb repülő lakk kékkel. A lemezen látható átfestési nyomok a használatból adódó sérülések tábori javítására, vagy a repülőgép felújítására utalhatnak.

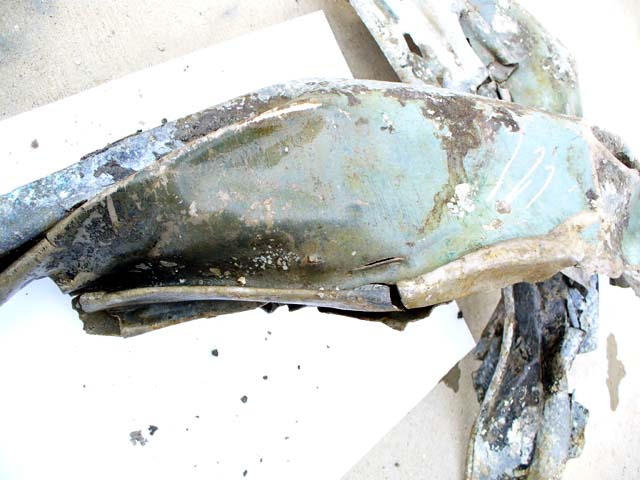

Belső terek zöld színű alapozója.
AMT-11szürke szín, alatta az ALG-5-ös zöldes színű alapozóval
Látszik, hogy kéket festettek ecsettel az eredeti zöld és fekete festékre. A lemezen látható átfestési nyomok a használatból adódó sérülések tábori javítására, vagy a repülőgép felújítására utalhatnak.

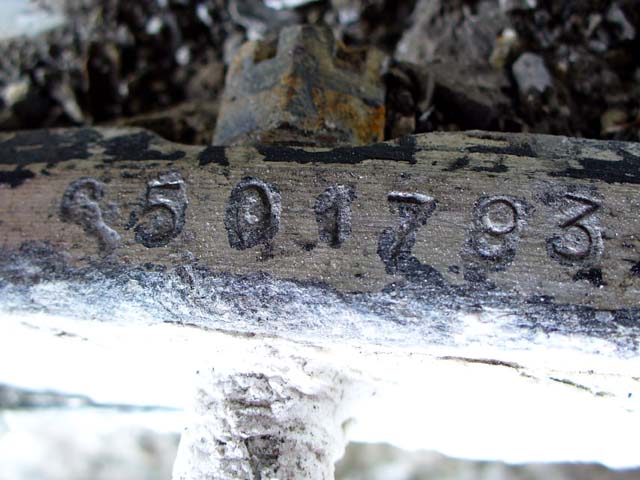

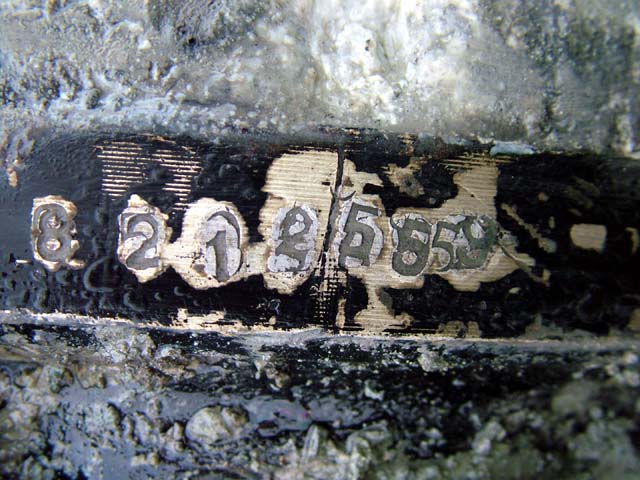

Az átütött motorszámok.
Az eredeti motorszámok.
