A WM-14 motor részletei.

Tulajdonosától évtizedekkel ezelőtt megvásárolhattam a
WM-14-es típusú Weiss Manfréd gyártmányú 14 hengeres csillagmotor
Műszaki Leírása és Kezelési Utasítása c. könyvet.
Ebből a kincset érő könyvből mutatok be néhány képet.

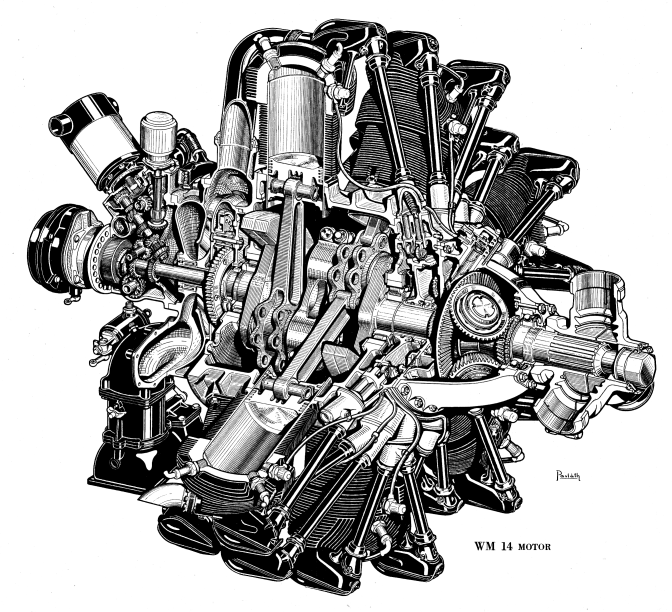

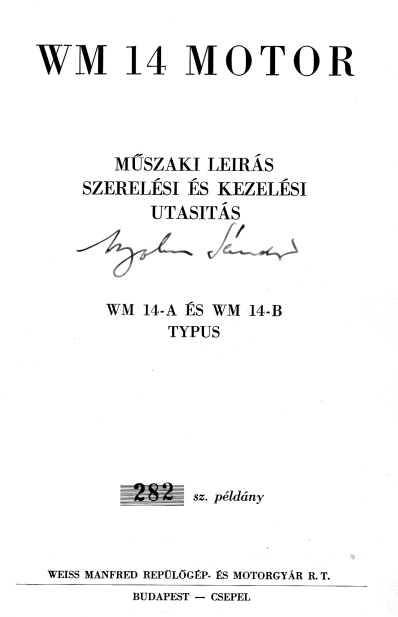

A könyv címlapja és a motor metszetrajza

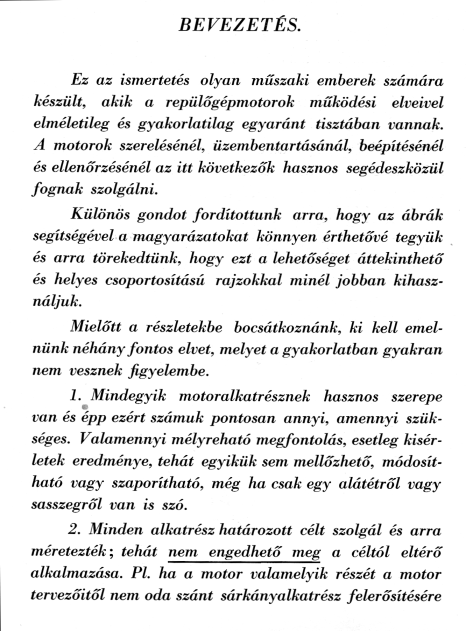

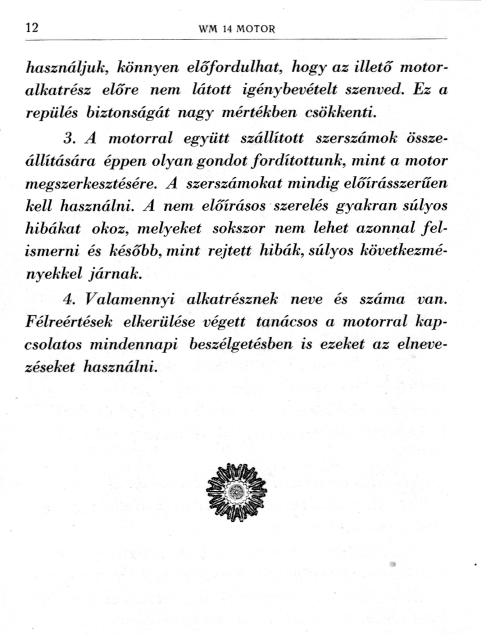

Érdemes megszívlelni a következő intelmeket.

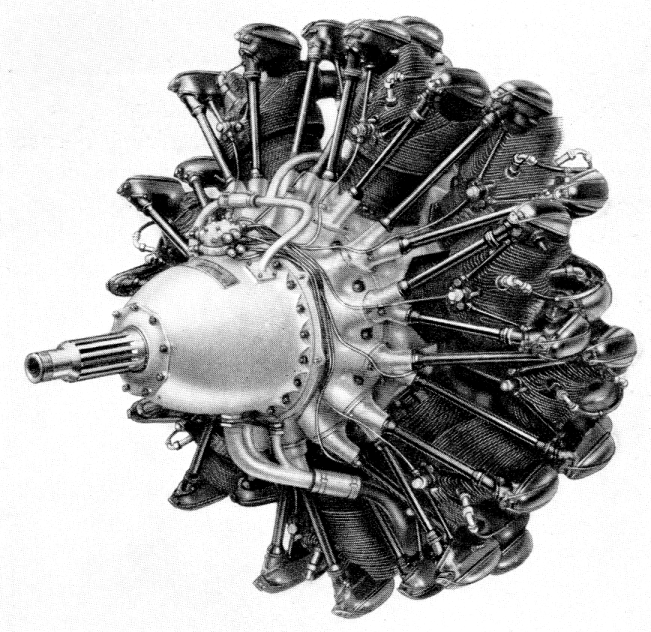

A motor előlről..

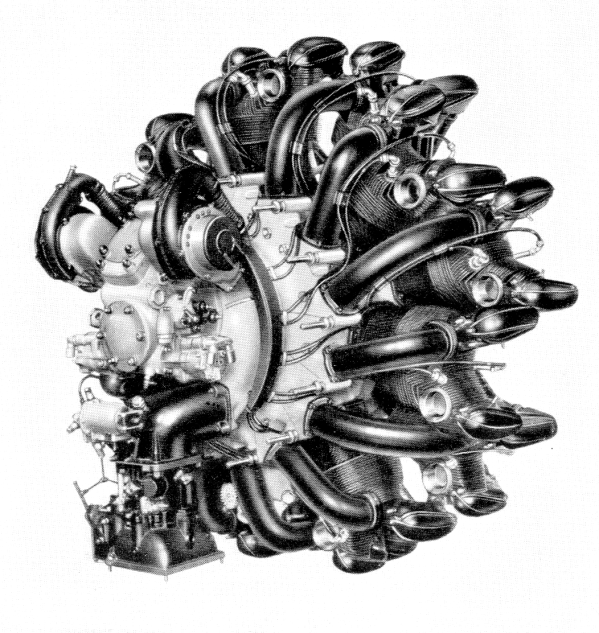

..hátulról

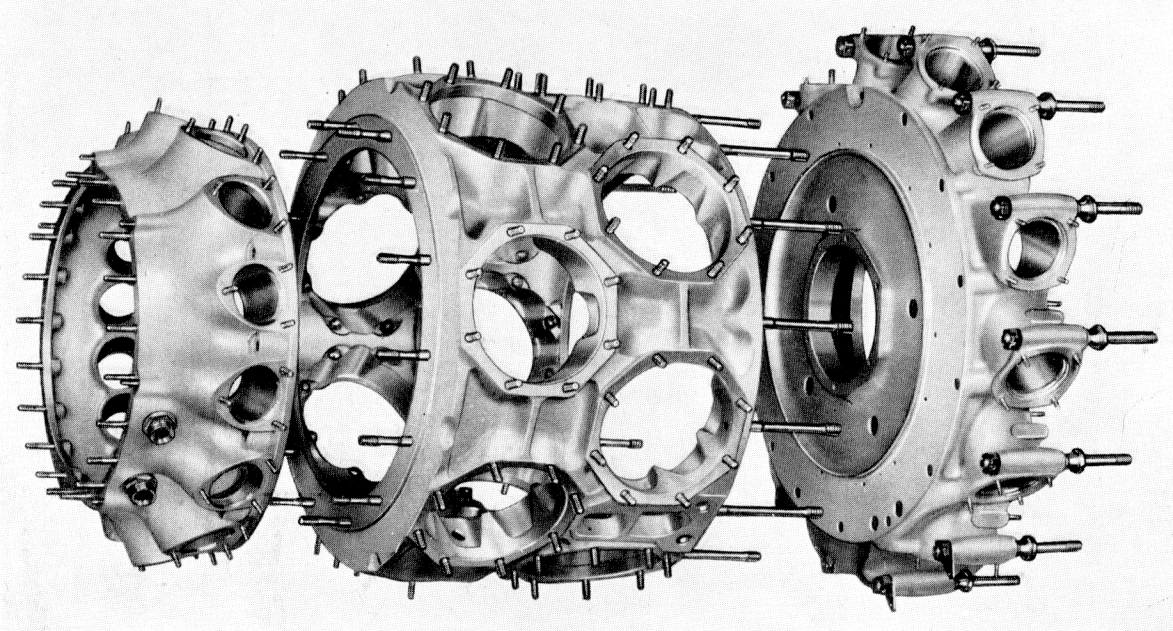

A motorház fődarabjai

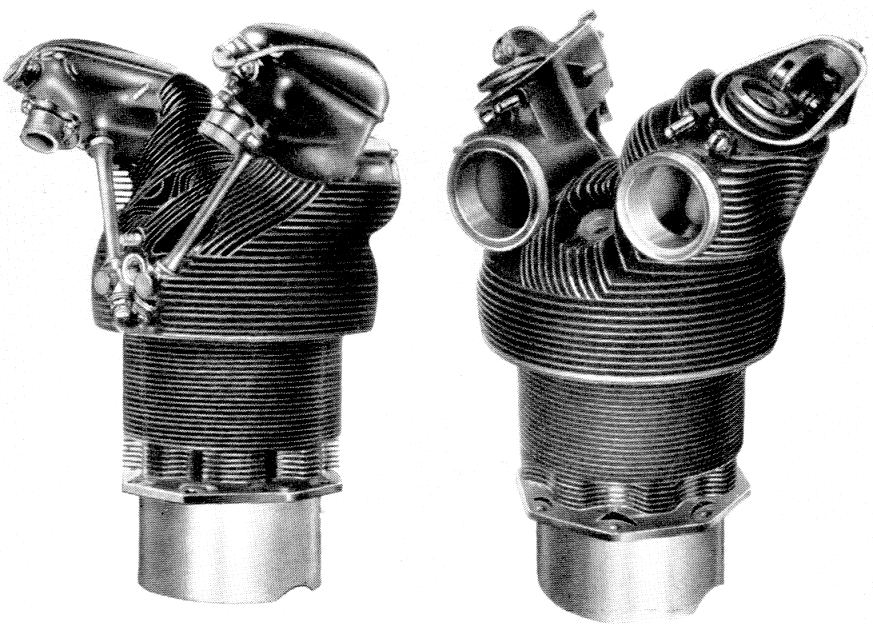

A hengek előlről és hátulról

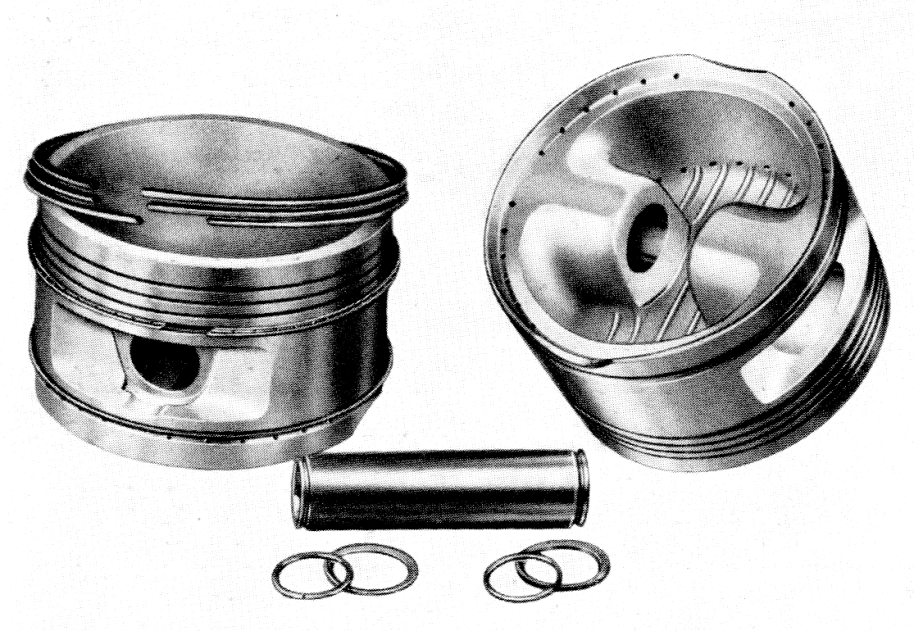

A dugattyúk

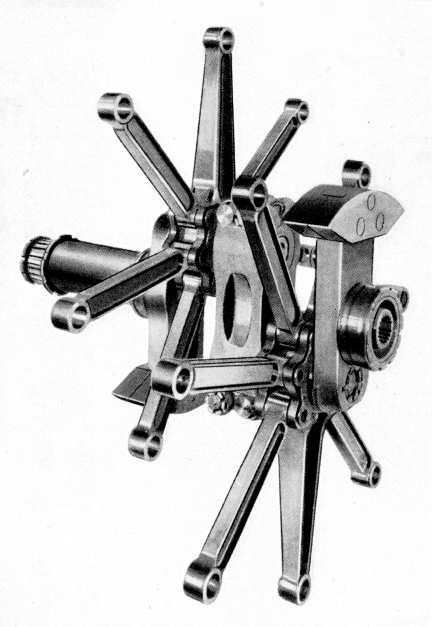

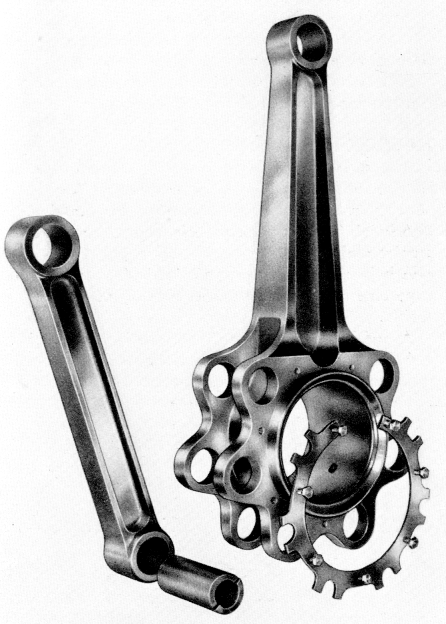

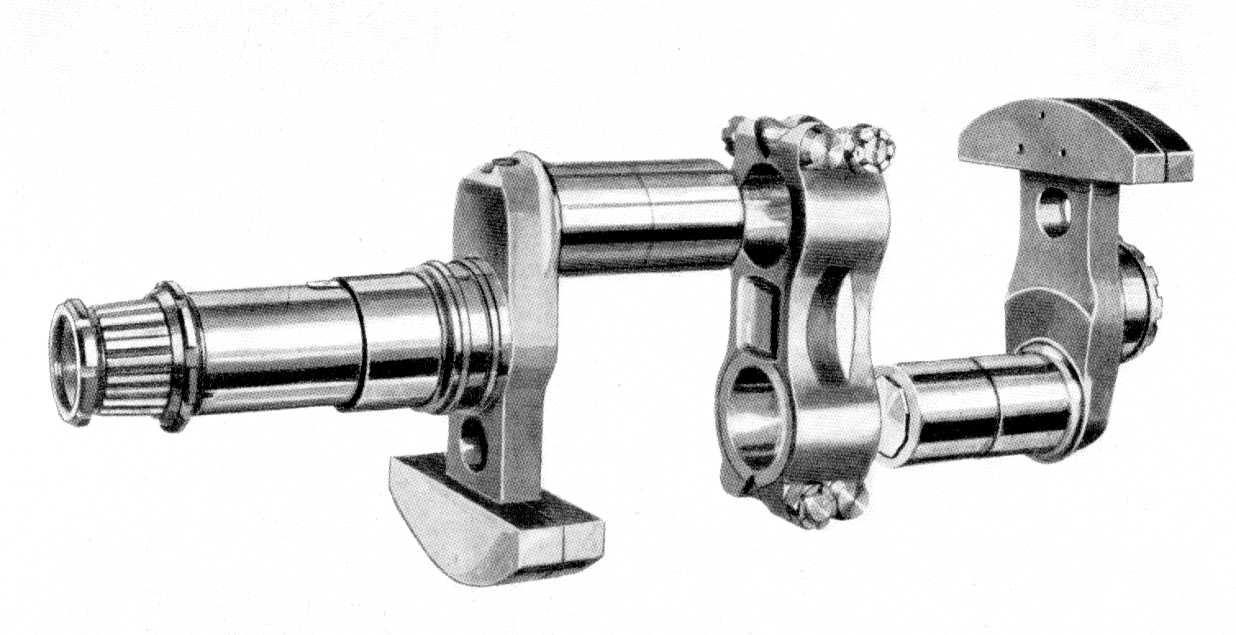

A főhajtórud és mellékhajtórúd   Forgattyústengely a hajtórudakkal


A forgattyústengely

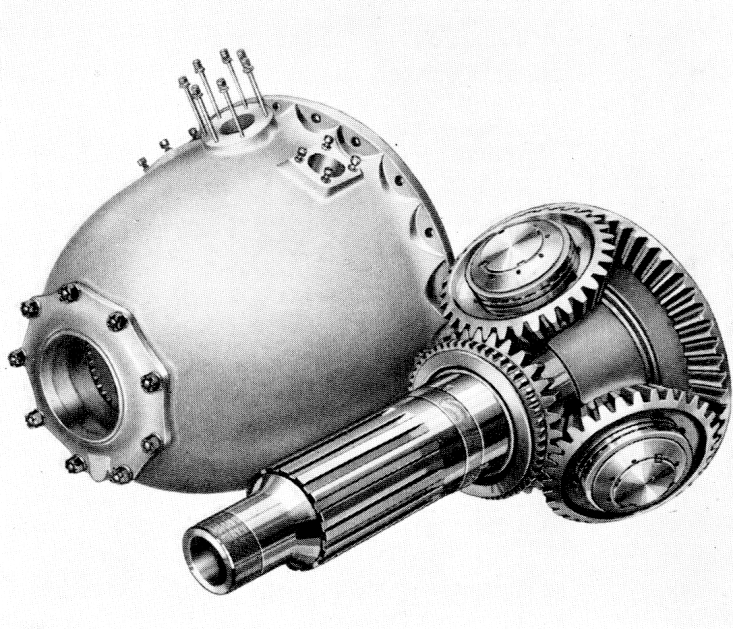

Áttétel

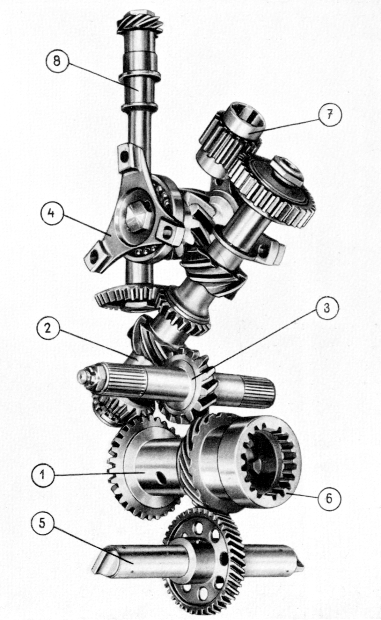

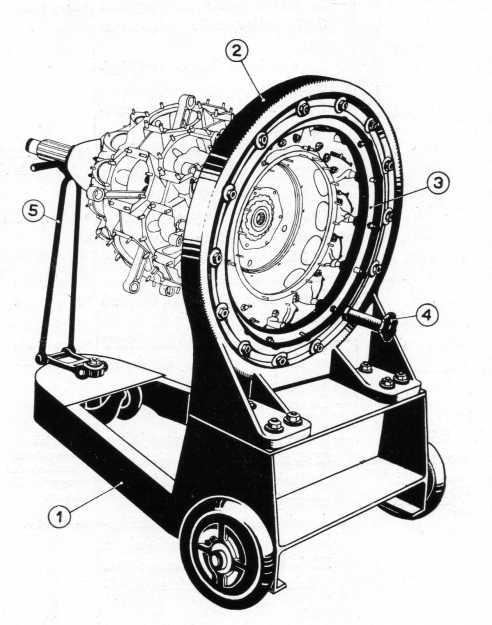

A hátsófedél hajtásai és a motorszerelő pad

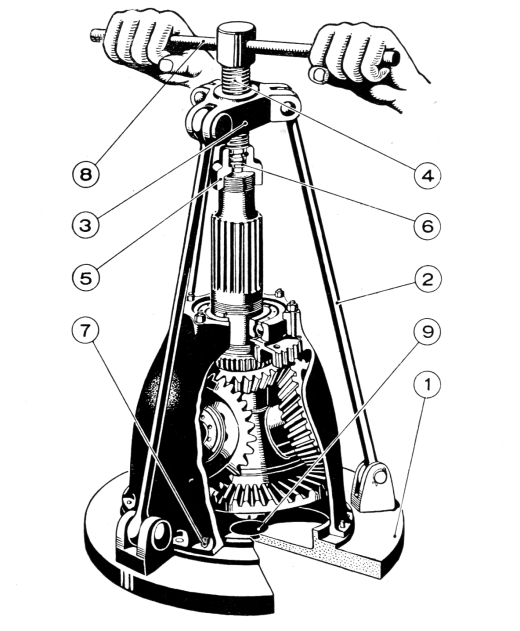

A légcsavartengely kiszerelése

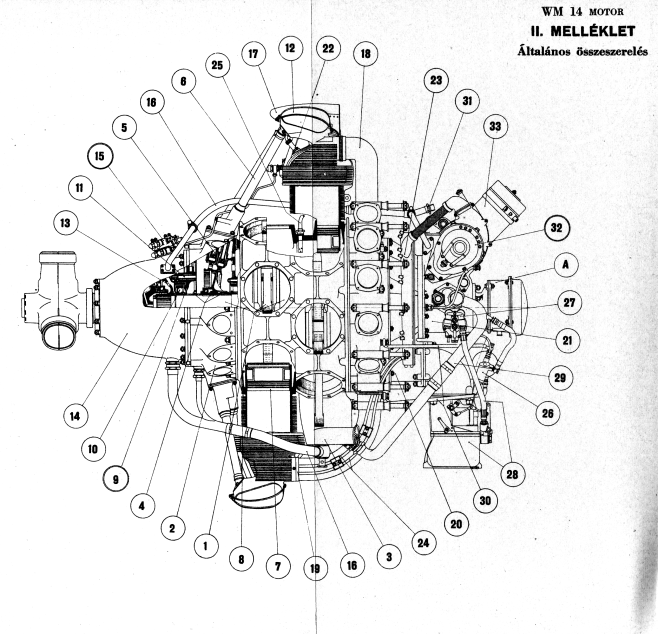

Összeállítási rajz

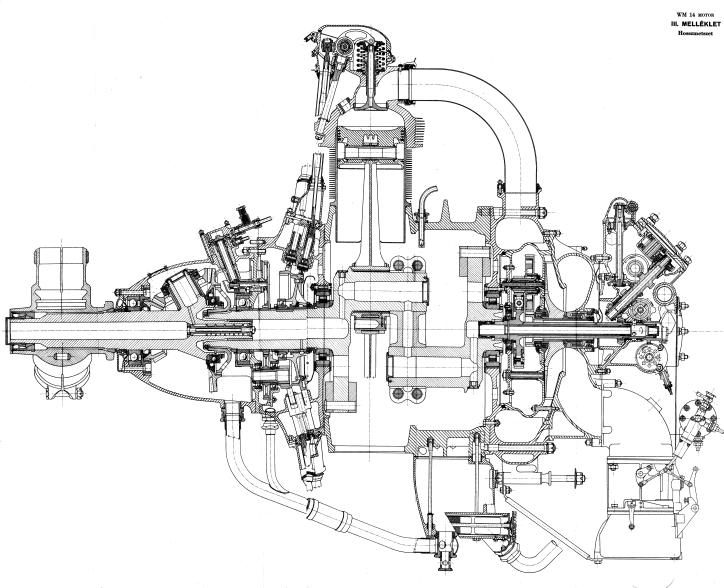

A metszetrajz (négy darabból összeillesztve)


A válogatás Dr. Borján Józseftől
