REPÜLŐMÚZEUM  SZOLNOK

L-39 "119"  Cápeti II.

Fordítás/Translation: Jószai Zoltán



2011. március vége

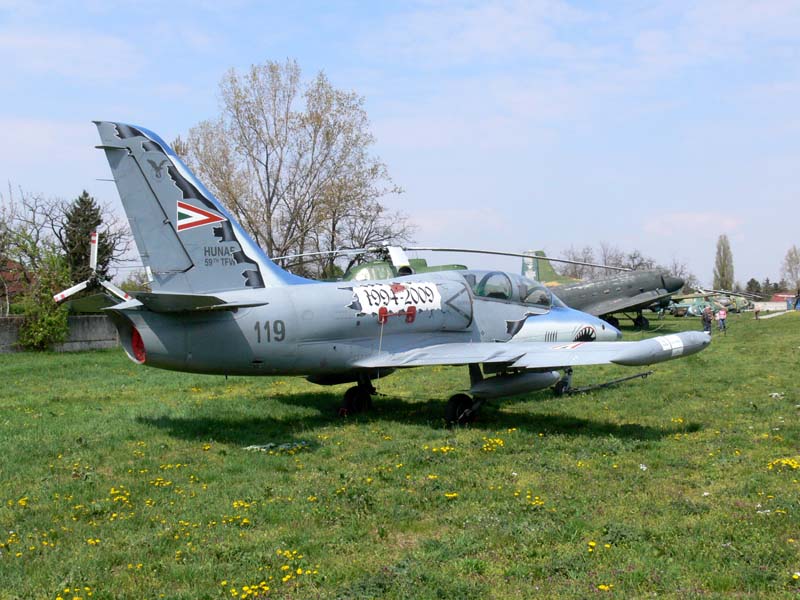

Az ősz óta a bázison tárolt, de már a Múzeum állományába tartozó L-39 "119", "Cápeti-II." megérkezett a Múzeumba. Nem véletlenül került éppen erre a helyre: a belépő szinte elsőként pillantja meg.

Járjuk körül - egyelőre csak úgy kutyafuttában.



End of March 2011.
"Cápeti-II", the L-39 "119" was stored on the base since autumn, but now arrived in the Museum. It was not placed on this place accidentally: The entering guest notices it almost instantly.
Let's walk it around - for this time only in a hurry.























2013. júniusa: körülnézünk a kabinban és érdekességeket keresünk kívül is.

Várjuk kiegészítéseiteket !





Az első kabin.





Fölül a II. világháborús emlékeket ápoló muzeális (végül is ott vagyunk !) jellegű célzókészülék.







A középső műszerpanel fölső része, a célzőkészüléktől jobbra újabb keletű műszer doboza.





A pilóta előtti műszerek - hiánytalanul ! Van benne valami a Moravából (miért is ne?) de a színe hamisítatlan MiG.





A két pedál között a fegyverzet kapcsolói.





Bal oldalt az elmaradhatatlan jelzőrakéták indítója.





A jobb oldali panel.







Az elektromos kapcsolótábla.





Középen egy Tesla gyártmányú rádió, alul újabb kapcsolótábla.





Fölül navigációs műszer, középen vész esetén használt vezérlőkarok. Ezeket a pilóta legfeljebb csak nagyon jobbra fordulva látja, ezért a különböző karok végén tapintással jól azonosítható formájú gombok vannak.

A karok mögött jobbra a hidraulika rendszer nyomásmérője, középen ismeretlen célú műszer, balra a műszervilágítás szabályzója.





Még egy kapcsolótábla, ezt szerintem csak a földön kezelik, a pilóta nagyon nehezen érné el.





A középső műszerpanel felett jelzőlámpák. Bal oldalt fölül a bombák / függesztmények kapcsolómezeje, alatta a futók kibocsátó/behúző karja, mellette a futóművek kinti helyzetét jelző lámpák.





A gázkar előtti mező tele van reteszelt kapcsolókkal, ezek a hajtómű indítására, tűzoltásra és egyebekre szolgálnak. A késnyél kinézetű kar a kabintetőt nyitja belülről, alatt huzalkeret védi a guruló/leszálló fények kapcsolóját.







Jobb oldalt a gázkar, alatta rádió (?). A két szögletes zöld lámpa/kapcsoló a pitot csövek fűtését vezérli, a piros kar sárga csíkkal a "tűzcsap" feliratot viseli.





Középen a pilóta oxigénellátó rendszerének kezelőszervei.





A botkormány.





Mágneses iránytű a kabinkereten.





Visszapillantó tükör.





A katapultülés háttámlája.





A kilövéssel kapcsolatos valamilyen késletetés beállításának visszajelzője.





Az első katapultülés fejtámlája.





A másik oldalról. Az ülés mögötti oszlopból ferdén hátrafelé egy fúvóka-szerű cső áll ki. Ezt  - sok más mellett - nem egészen értem.





A piros zsinór a biztosítószegeket köti össze, hogy repülés előtt mindegyiket biztosan eltávolítsák.





A fejtámla alatt feszítőhevederek tekeregnek, gyaníthatóan a pilóta testét rögzítik kilövéskor.





Nem is olyan egyszerű dolog egy katapultülés, még a fejtámlába rejtve is találunk néznivalót.





A két kabint elválasztó plexifal elölről...





és hátulról nézve.





Az oktató kabinja.





A középső műszerpanel. A jobb oldala kismértékben különbözik az elsőétől.





A pedálok közötti panel teljesen más: az oktató itt adhat hibajeleket a növendék kínzása céljából.





A jobb oldali panel csak kis mértékben különbözik.





A fölső kapcsolósorba néhány új, reteszelt kapcsoló.





Innen hiányoznak az RSZBN kezelőszervei (ha jól olvastam a feliratokat).





A hátsó botkormány.







A műszerfal bal oldalán hiányoznak a vészledobás kezelőszervei.





A bal oldali pulton a hajtóműnek lényegesen kevesebb kapcsolója van.







Az oxigén-ellátó rendszer gyakorlatilag megegyezik a növendékével.





A gázkar markolata.





Szokatlan perspektíva: az oktató kabinjában állok.





Az a bizonyos nagyon szép szárnyforma.





A hajtómű bal oldali beömlőnyílása.





A hajtómű első lapátkoszorúja.





Egy kis geometria.





A hajtómű kiömlője.





Természetesen benézünk a hajtóműbe is - kissé illetlen irányból.

Érdekesség: a fotózás idején végig hallottam egy fémes csilingelő hangot. Itt jöttem rá, honnan származik: az éppen lengedező szellő megforgatta a hajtóművet, ez adta a rejtélyes hangot. Nem gondoltam volna hogy egy gyenge szellő is meg tudja forgatni a turbinát és a kompresszort !





Áramlásterelők a vízszintes vezérsík alján. A vezérsík végén V-alakba állított kettős statikus töltéselvezető.





A függőleges vezérsík teteje.





A főfutó kibocsátott állapotát jelző "katona". Ezt szerintem csak az első ülésből lehet látni, a visszapillantó tükörben.





Az orrfutó "katonája".





A gép orrán egy kívülről leolvasható nyomásmérő.





250 bar-ig skálázva





Na, ez egy érdekes szerzet, bármilyen egyszerű darab is. (ld. EZ MEG MI? 2013. július)





A szárnyvégeken a tartályok előtt kaptak helyet a fényszórók. Érdekesség, hogy egy befelé kancsalító fekete folt van rájuk festve, bizonyára azért hogy a pilótákat ne vakítsák el.
