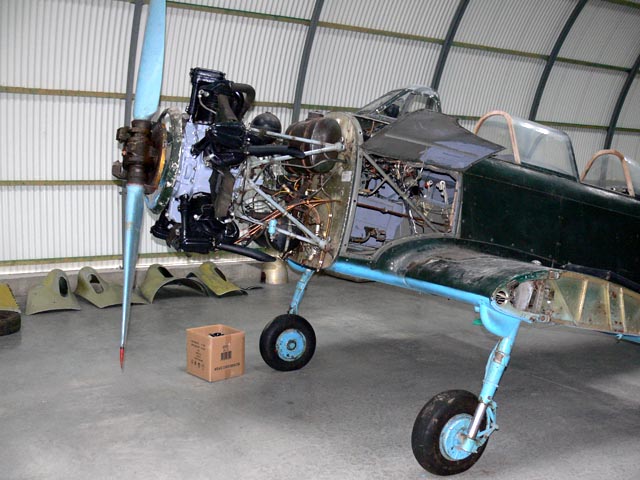

A Jak-18 motorburkolata levéve, a műszertér ajtaja kinyitva. Kiváló alkalom a nézelődésre !

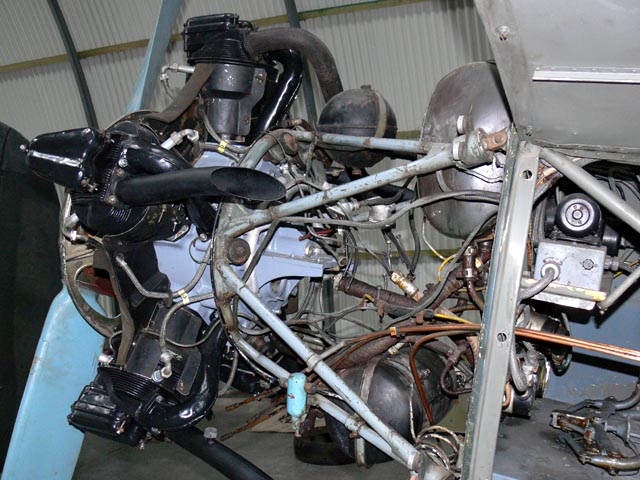

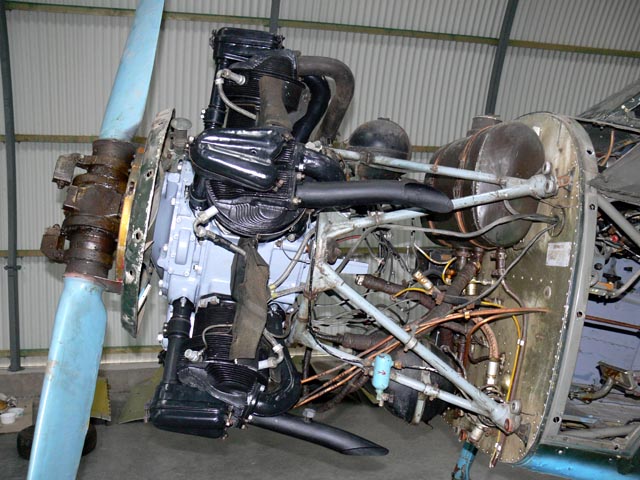

A motortér oldalnézetben.

Elöl a fa tollú állítható légcsavar, mögötte az öthengeres M-11FR csillagmotor.

A tűzfalon az ovális metszetű olajtartály.

Fölül a gömb alakú tartány a motor indítására szolgáló sűrített levegőhöz.

Alul egy másik nagynyomású tartály, feltehetően a főfutók kibocsátásához.

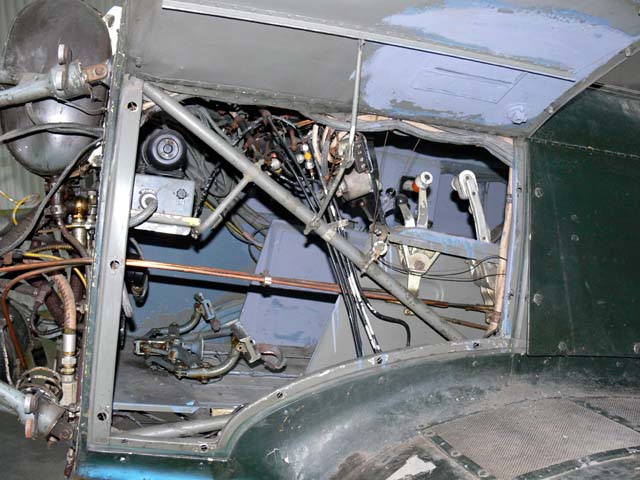

A műszerfal mögötti tér oldalnézetben, bal oldalról.

Kicsit hátrább lépve látszik a műszerfal is, előttük a gázkar pultja.

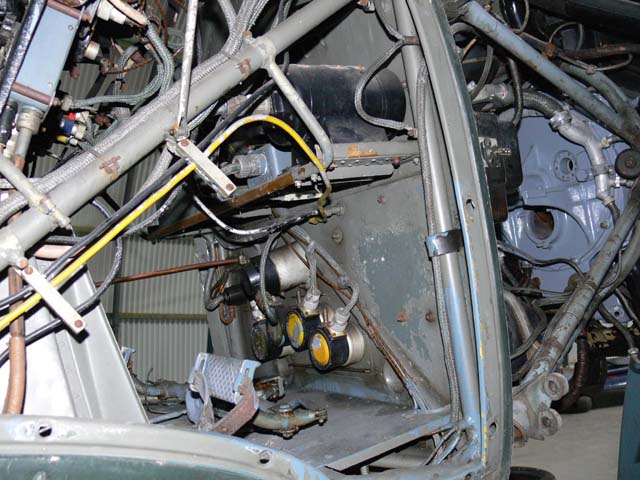

Jobb oldalról nézve látszanak a tűzfalra szerelt jeladók, köztük két üzemanyag-nyomásmérő jeladó.

Előttük az oldalkormány pedáljai.

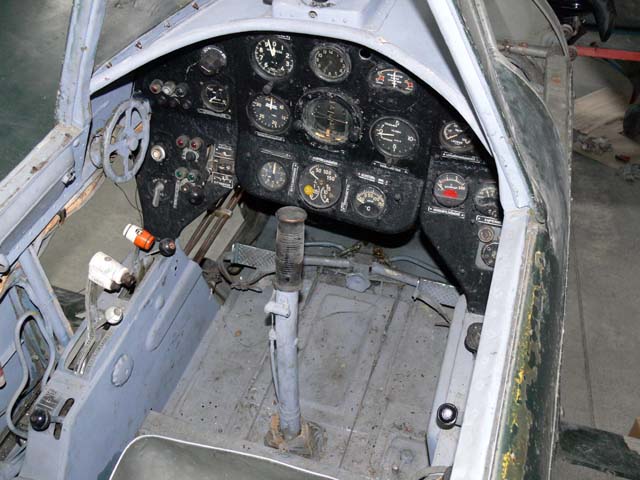

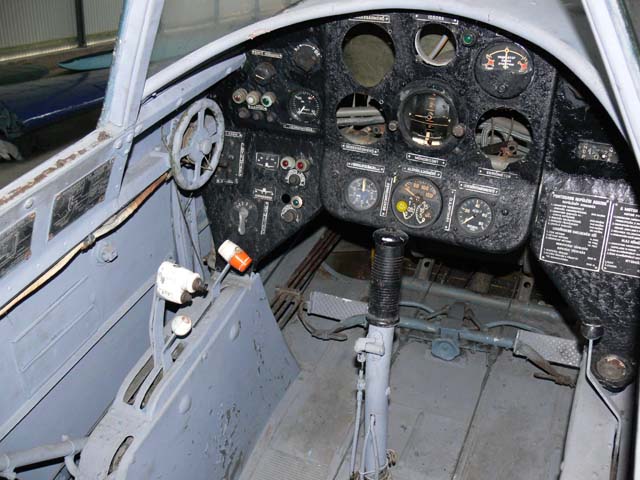

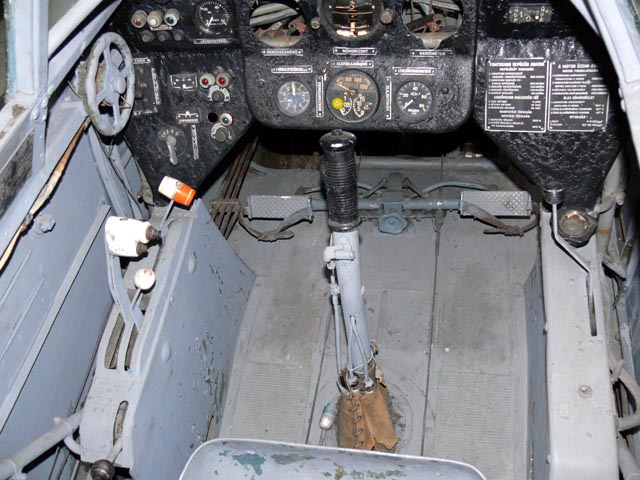

Az első pilótafülke, a növendék munkahelye.

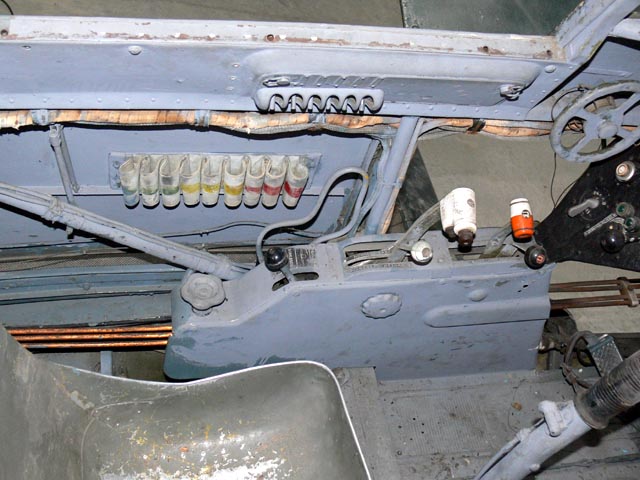

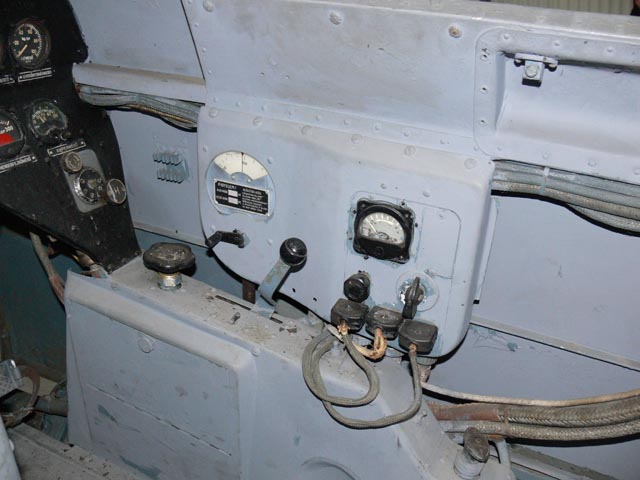

Bal oldalt a gázkar pultja, rajta a motor kezelőszervei, a légcsavar-állásszög állítókarja, a fékszárny-kibocsátó kar és az oxigéncsap.

Mögöttük a jelzőrakéták tárja.

A gázkar-pult, fölül a magassági trimm kereke.

A hátsó ülés mögött elhelyezett rádió "kihelyezett" kezelőszerve az első ülés jobb oldalánál.

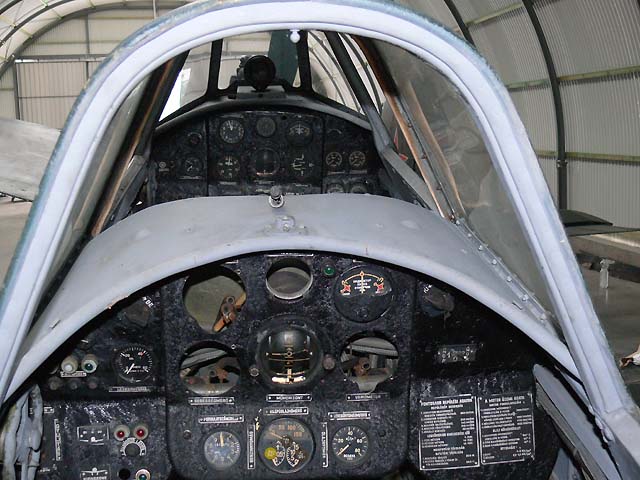

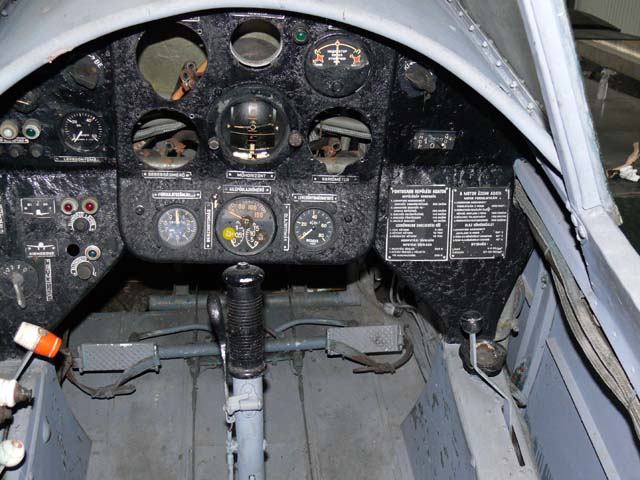

A hátsó- és az első műszerfal.

A hátsó ülés, rendszerint az oktatóé.

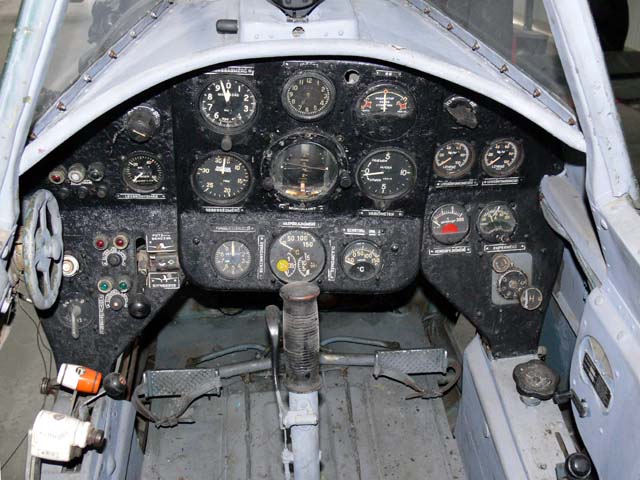

A hátsó ülés kezelőszervei.

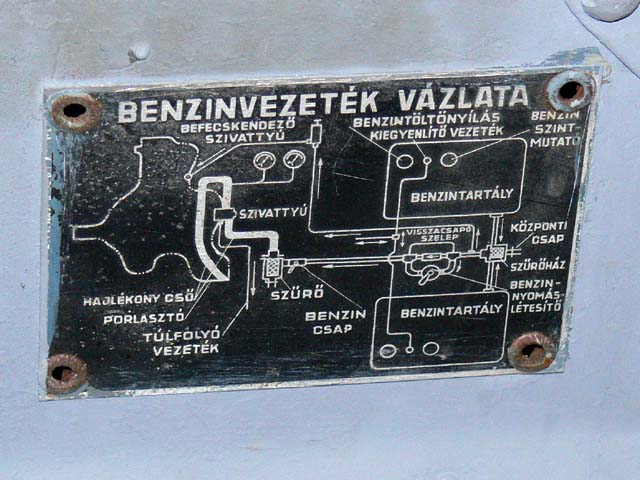

Két tábla a kabin bal oldaláról.

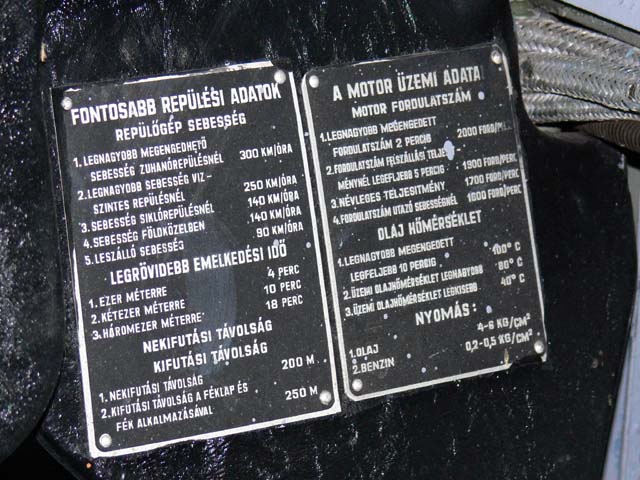

Adattáblák a hátsó ülés műszerfalának jobb oldaláról.

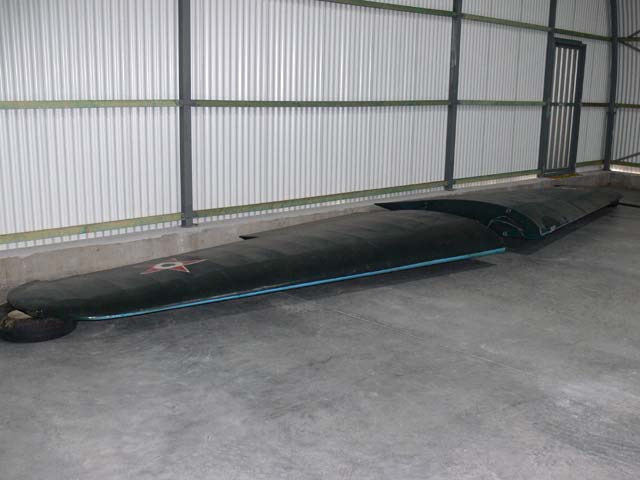

A gép szárnyai - egyelőre a földön.

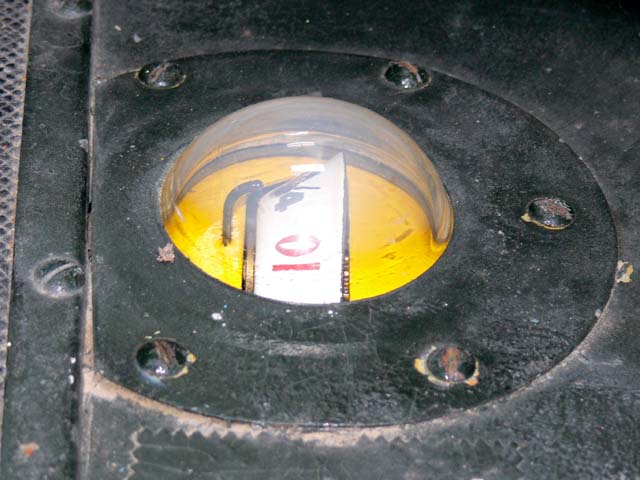

A szárnyon lévő, de a fülkéből jól látható üzemanyag mennyiség jelző.

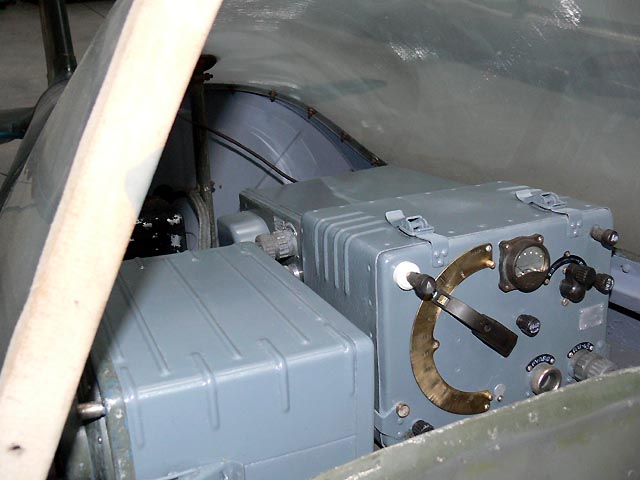

A hátsó kabin mögötti rádiótér.

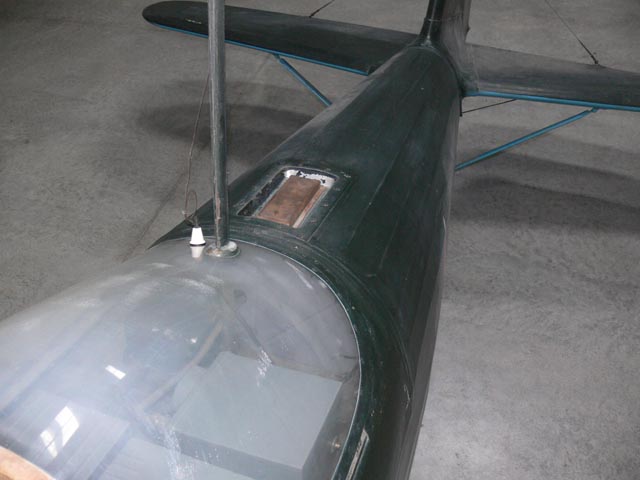

A rádió antenna-árbóca, mögötte a törzsön a rádió-iránytű antennája.
